Ein umfassender Leitfaden für Lockout Tagout (LOTO)

Was ist Lockout-Tagout?

Lockout-Tagout ist ein Schutzsystem gegen die unbeabsichtigte Exposition gegenüber gefährlicher Energie von Geräten und Maschinen. Ein Lockout-Gerät, wie z. B. ein Vorhängeschloss, sichert die isolierende Abschaltvorrichtung, während ein Tagout-Gerät (d. h. eine Kennzeichnung) die Mitarbeiter davor warnt, das Gerät zu benutzen.

Wichtigkeit

Eine der häufigsten Gefahren am Arbeitsplatz ist die Freisetzung von gefährlicher Energie bei Wartungs- oder Reparaturarbeiten an Maschinen oder Geräten. Dies kann zu schweren Verletzungen oder sogar zu Todesfällen führen, wenn die richtigen Sicherheitsmaßnahmen nicht befolgt werden. Eine wichtige Sicherheitsmaßnahme zur Verhinderung solcher Unfälle ist die Einführung von Lockout-Tagout-Verfahren (LOTO). Durch die Verriegelung und Kennzeichnung von Maschinen oder Geräten und deren Isolierung von Energiequellen reduziert LOTO das Risiko von Unfällen und Verletzungen. Es reduziert auch die Notwendigkeit kostspieliger Reparaturen oder Ersatzbeschaffungen und verlängert die Lebensdauer der Geräte.

Was ist der Unterschied zwischen Lock Out und Tag Out?

Der Unterschied zwischen Lockout und Tagout liegt in der verwendeten Vorrichtung. Das Lockout-Gerät hält die Mitarbeiter davon ab, die Ausrüstung zu bedienen, während das Tagout-Gerät sie darüber informiert, dass die Ausrüstung nicht bedient werden darf. Im Wesentlichen ist ein Tagout-Gerät die zweite Ebene des Schutzes gegen unsicheren Betrieb von Geräten, während ein Lockout-Gerät die erste Ebene darstellt.

Lock-out-Tag-out und Maschinenabsicherung

Auch wenn die Maschinenschutznorm die Exposition gegenüber gefährlicher Energie während normaler Produktionsvorgänge abdeckt, ist es wichtig, sich daran zu erinnern, dass die OSHA-Norm für Lockout-Tagout ( anstelle der Maschinenschutznorm ) während des normalen Produktionsbetriebs in folgenden Fällen gilt:

• Der Mitarbeiter muss die Maschinenschutzvorrichtungen umgehen oder entfernen

• Der Mitarbeiter könnte durch die plötzliche Einschaltung von Geräten verletzt werden

OSHA Lockout-Tagout-Norm

Die OSHA-Norm zu Lockout-Tagout gilt im Allgemeinen für jede Tätigkeit, bei der die plötzliche Einschaltung oder Inbetriebnahme von Geräten und Maschinen die Mitarbeiter gefährden könnte.

OSHA Lockout/Tagout-Ausnahmen

• Baugewerbe, Landwirtschaft und maritime Tätigkeiten

• Bohren von Öl- und Gasbohrungen und Serviceleistungen

• Anlagen unter der ausschließlichen Kontrolle von Stromversorgern

• Arbeiten an elektrischen Geräten, die mit einem Kabel und einem Stecker verbunden sind, bei denen das Gerät ausgesteckt ist und der autorisierte Mitarbeiter die alleinige Kontrolle über den Stecker hat

• Instandhaltung, Wartung, kleinere Werkzeugwechsel oder -anpassungen und Arbeiten mit heißen Gewinden, bei denen die Mitarbeiter durch andere Sicherheitsmaßnahmen ausreichend geschützt sind

OSHA Verstöße gegen Lockout/Tagout

Von Oktober 2020 bis September 2021 gab es im Rahmen der OSHA Lockout-Tagout-Norm 1.440 Vorladungen mit einer Gesamtstrafe von $9.369.143.. Das bedeutet, dass die durchschnittliche Strafe für eine Lockout-Tagout-Vorladung $6.506 beträgt. Um solche Strafen für einen der am häufigsten verletzten OSHA-Norm-Bereiche zu vermeiden, müssen Sicherheitsbeauftragte sich über die häufigen OSHA-Verstöße gegen Lockout/Tagout bewusst sein, wie zum Beispiel:

• Versäumnis, alle Energiequellen zu identifizieren und zu isolieren

• Nicht herunterfahren

• Versäumnis der Stromabschaltung

• Versäumnis, Restenergie abzubauen

• Versäumnis, eine Lockout-Tagout-Unterweisung durchzuführen

• Versäumnis, ausrüstungsspezifische LOTO-Verfahren zu erstellen

• Versäumnis, regelmäßige LOTO-Inspektionen durchzuführen

• Versäumnis, ein Lockout-Tagout-Programm einzurichten

• Versäumnis, eine Lockout-Tagout-Richtlinie zu entwickeln und durchzusetzen

Wer ist an Lockout-Tagout beteiligt?

Neben dem Sicherheitsbeauftragten, der für das Lockout-Tagout verantwortlich ist, sind die autorisierten und betroffenen Mitarbeiter weitere wichtige Beteiligte.

• Autorisierte Mitarbeiter in einem Lockout/Tagout sind diejenigen, die Geräte verriegeln oder kennzeichnen, damit sie die Wartung oder Instandhaltung sicher durchführen können.

• Betroffene Mitarbeiter bei Lockout-Tagout sind diejenigen, die das Gerät bedienen, an dem die Wartung durchgeführt wird, oder die in dem Bereich arbeiten, in dem die Wartung durchgeführt wird.

Lockout-Tagout-Geräte

Die OSHA-Norm verlangt von den Arbeitgebern, dass sie Lockout-Tagout-Geräte bereitstellen, die dauerhaft, standardisiert, wesentlich und identifizierbar sind. LOTO-Geräte können nicht wiederverwendet werden. Die folgenden Informationen basieren hauptsächlich auf der OSHA-Norm für Lockout-Tagout:

Was ist eine isolierende Abschaltvorrichtung?

Diese Geräte tragen dazu bei, dass die Energieisolationspunkte sicher sind.

• Elektrische Abschaltvorrichtungen werden verwendet, um die elektrische Leistung von Geräten in einer „Aus“-Position zu sichern.

• Mehrzweck-Kabelabschaltvorrichtungen werden üblicherweise für die Abschaltung mehrerer Energieisolationspunkte verwendet.

• Ventilsperrvorrichtungen werden verwendet, um den Betrieb von Ventilen abzudecken oder physisch zu verhindern.

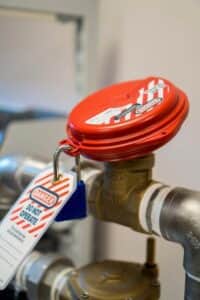

Isolierende Abschaltvorrichtung

Zu isolierenden Abschaltvorrichtungen GEHÖREN KEINE Knöpfe, Wahlschalter und andere Steuerschaltungen.

Was ist eine Abschaltvorrichtung?

Ein Lockout-Gerät ist eine Vorrichtung, die eine isolierende Abschaltvorrichtung in einer sicheren Position hält und die Aktivierung von Geräten und Maschinen verhindert. Beispiele für Lockout-Geräte sind Vorhängeschlösser, Blindflansche und verschraubte Verriegelungen.

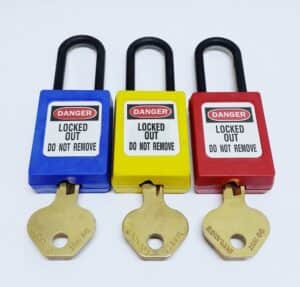

Vorhängeschlösser

Im Gegensatz zu gewöhnlichen Vorhängeschlössern müssen diese vom Arbeitgeber ausgegeben und genormt werden. Sie dürfen nur für Lockout-Zwecke verwendet werden und sind von allen anderen Arten von Vorhängeschlössern am Arbeitsplatz zu unterscheiden. Vorhängeschlösser mit Schlüsselrückhaltung eignen sich am besten für Lockout-Zwecke, um sicherzustellen, dass das Vorhängeschloss verriegelt ist, bevor der Schlüssel abgezogen werden kann.

Ein LOTO-Vorhängeschloss sollte nur einen Schlüssel haben. Lockout-Schlösser sollten keine gleichschließenden Schlösser sein, bei denen mehrere Vorhängeschlösser mit einem Schlüssel geöffnet werden können. Wenn sich die Verwendung von gleichschließenden Schlössern nicht vermeiden lässt, beschränken Sie die Schlüsselverteilung unter den Mitarbeitern.

Lockout-Gerät

Was ist ein Tagout-Gerät?

Ein Tagout-Gerät ist eine auffällige Warnvorrichtung, die sicher an einer isolierenden Abschaltvorrichtung befestigt werden kann und anzeigt, dass sowohl das Gerät als auch die isolierende Abschaltvorrichtung nicht betrieben werden können.

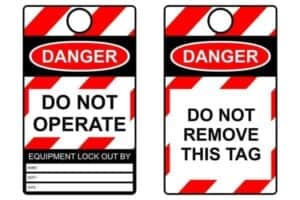

Kennzeichnungen

Kennzeichnungen sind wichtig, denn sie warnen vor potenziell gefährlichen Bedingungen, wenn Geräte oder Maschinen unter Strom stehen. Sie liefern wichtige Informationen über den Zustand der in Wartung befindlichen Geräte und können sogar ein Foto der für ein bestimmtes Gerät zuständigen Person enthalten.

Die vom Unternehmen ausgegebenen Kennzeichnungen sollten standardisiert und von anderen Kennzeichnungen unterscheidbar sein, Anweisungen und Warnungen enthalten, der Umgebung, in der sie sich befinden, standhalten und mit einer selbstsichernden, nicht wiederverwendbaren Vorrichtung befestigt sein, die einer Zugkraft von mindestens 50 Pfund standhält.

Tagout-Gerät

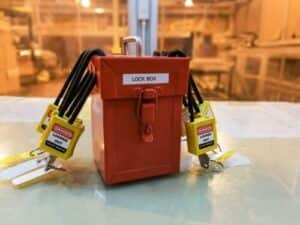

Was ist eine LOTO-Box?

Auch bekannt als Verschlusskasten oder Gruppenverschlusskasten.Eine LOTO-Box wird verwendet, wenn die Ausrüstung mehrere Isolationspunkte hat, die gesichert werden müssen (mit ihren eigenen isolierenden Abschaltvorrichtungen, Lockout- und Tagout-Geräten), bevor sie gesperrt werden können. Dies wird als Gruppenverschluss oder Gruppenisolierung bezeichnet.

LOTO-Box

Wie funktioniert eine Lockout-Box?

Nach Abschluss eines LOTO-Verfahrens an einem Isolationspunkt legt der Mitarbeiter den Schlüssel für das Lockout-Gerät in den Verschlusskasten und bringt dann sein eigenes persönliches Vorhängeschloss am Verschlusskasten an. Nachdem alle persönlichen Vorhängeschlösser am Verschlusskasten angebracht wurden, bringt der Gruppenisolator ein orangefarbenes oder blaues Schloss und eine orangefarbene Kennzeichnung an der Ausrüstung an, um anzuzeigen, dass alle Isolationspunkte gesichert wurden.

Farben der Lockout-Schlösser und Kennzeichnungen

Die OSHA hat zwar noch kein standardisiertes Farbcodierungssystem für Lockout-Schlösser und -Kennzeichnungen festgelegt, doch typische Farbcodes sind:

• Rote Kennzeichnung = Kennzeichnung Persönliche Gefahr (Personal Danger Tag, PDT)

• Orangefarbene Kennzeichnung = Gruppenisolierungs- oder Verschlusskastenkennzeichnung

• Gelbe Kennzeichnung = Kennzeichnung für Außer Betrieb (Out of Service, OOS)

• Blaue Kennzeichnung = Inbetriebnahme- und Testkennzeichnung

• Rotes Schloss = wird von einem autorisierten Mitarbeiter verwendet, um Geräte während der Wartung zu sperren

• Orangefarbenes Schloss = wird von einem Gruppenisolator verwendet, um anzuzeigen, dass die Wartung sicher durchgeführt werden kann

• Gelbes Schloss = wird von einem betroffenen Mitarbeiter verwendet, um Geräte vor der Wartung zu sperren

• Blaues Schloss = wird anstelle eines orangefarbenen Schlosses für Verschlusskästen mit mehr als 6 Isolationspunkten verwendet

Was ist ein Lockout-Tagout-Verfahren?

Ein Lockout-Tagout-Verfahren (LOTO) ist eine Liste von Maßnahmen, die in verschiedenen Branchen am Arbeitsplatz ergriffen werden, um zu verhindern, dass Maschinen und Geräte während der Wartung oder Reparatur ungewollt unter Strom gesetzt werden. Die Nichteinhaltung des LOTO-Verfahrens ist einer der am häufigsten aufgeführten Verstöße gegen die OSHA-Normen, obwohl dies in den Industriestandards und -vorschriften vorgeschrieben ist.

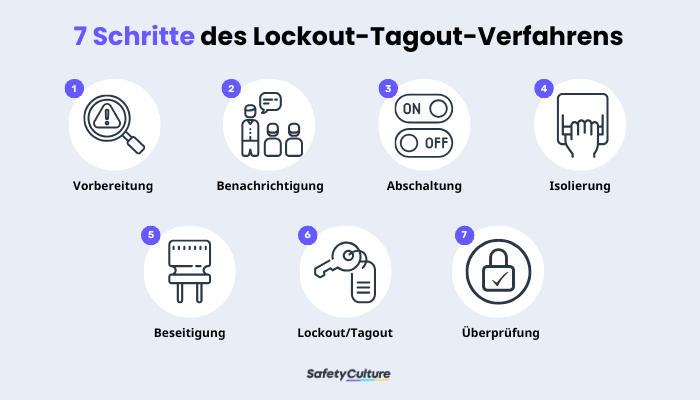

7 Schritte des Lockout-Tagout-Verfahrens

Befolgen Sie diesen umfassenden Leitfaden, der auch unter der Bezeichnung LOTO-Schritte bekannt ist, um Geräte ordnungsgemäß abzuschalten:

Schritt 1: Vorbereitung – In dieser Phase sollte der autorisierte Mitarbeiter untersuchen, welche Geräte, Maschinen oder Prozesse abgeschaltet werden sollen. Als Sicherheitsmaßnahmen sollten in diesem Schritt auch festgestellt werden, welche Energieressourcen kontrolliert werden müssen, und alle potenziellen Gefahren aufgezeigt werden, die damit verbunden sind.

Schritt 2: Benachrichtigung – In der zweiten Phase sollten alle betroffenen Mitarbeiter über die Abschaltung informiert werden. Zu den wesentlichen Punkten, die Sie mitteilen müssen, gehören Informationen wie die zu sperrenden Geräte, der Grund für die Sperrung, der geschätzte Zeitrahmen für die Sperrung, das autorisierte Personal für die Sperrung sowie die Ansprechpartner bei Unklarheiten und Fragen.

Schritt 3: Abschaltung – Nach der Planungsphase beginnt die eigentliche Abschaltung der Geräte. Befolgen Sie für diesen Prozess die vom Hersteller oder vom Arbeitsplatz selbst festgelegten Abschaltverfahren. Schalten Sie die Steuerungen aus und vergewissern Sie sich, dass alle laufenden Teile des Geräts vollständig zum Stillstand gekommen sind.

Schritt 4: Isolierung – In dieser Phase, die auch als Spannungsfreischaltung bezeichnet wird, muss die autorisierte Person das Gerät von allen Energiequellen trennen, an die es angeschlossen ist. Einige Geräte müssen möglicherweise abgeschaltet werden, indem Sie den Strom vom Leistungsschalter abschalten oder einfach ein Ventil schließen.

Schritt 5: Dissipation – Einfacher ausgedrückt, ist dies der Prozess der Beseitigung möglicher Restenergie, die sich noch im Gerät befindet. Je nach Art des Geräts oder der Stromquelle kann die Restenergie entweder abgeschaltet, zurückgehalten, entlastet oder unschädlich gemacht werden.

Schritt 6: Lockout/Tagout – Während dieser eigentlichen Lockout/Tagout-Phase wird das Gerät mit isolierenden Abschaltvorrichtungen gesperrt. Die anzubringende Kennzeichnung sollte den Namen der Person enthalten, die die Sperrung vorgenommen hat, sowie weitere notwendige Informationen.

Schritt 7: Verifizierung der Isolierung – In dieser letzten Phase müssen alle durchgeführten Schritte erneut überprüft werden, um sicherzustellen, dass alles so ist, wie es sein sollte. Nehmen Sie dies zum Anlass, die Ausrüstung zu testen, indem Sie die Prozesskontrollen aktivieren und das Ergebnis beobachten. Die Nichtaktivierung des Geräts ist eine Bestätigung dafür, dass die Energieisolierung abgeschlossen ist.

Was tut man, wenn ein Mitarbeiter nicht verfügbar ist, um das Schloss zu entfernen?

Der Sicherheitsbeauftragte kann das Schloss entfernen, vorausgesetzt, dass:

• er sich vergewissert hat, dass der Mitarbeiter nicht in der Einrichtung ist

• er an einer speziellen Schulung darüber teilgenommen hat, wie das Gerät zu entfernen ist.

• das spezifische Verfahren zum Entfernen des Geräts dokumentiert und in das Lockout-Tagout-Programm der Einrichtung aufgenommen ist

Nach der Entfernung des Schlosses muss der Sicherheitsbeauftragte auch den Mitarbeiter kontaktieren, um ihm mitzuteilen, dass das Schloss entfernt wurde, und er muss sich vergewissern, dass der Mitarbeiter dies zur Kenntnis genommen hat, bevor er seine Arbeit in der Einrichtung wieder aufnimmt.

Einrichtung eines Lockout-Tagout-Programms

Um OSHA-konform zu sein, muss ein Lockout-Tagout-Programm drei Kernkomponenten aufweisen:

Lockout-Tagout-Verfahren

Sicherheitsbeauftragte müssen ausrüstungsspezifische LOTO-Verfahren erstellen, die den Umfang, den Zweck, die Berechtigung, die Regeln, die Techniken und die Mittel zur Durchsetzung der Einhaltung beschreiben. Jedes Lock-Out-Tag-Out-Verfahren muss mindestens die folgenden Punkte enthalten:

• eine spezifische Erklärung über die beabsichtigte Verwendung des Verfahrens

• spezifische Verfahrensschritte für :

  • Abschalten, Isolieren, Blockieren und Sichern von Geräten

  • Platzierung, Entfernung und Übertragung von Lockout-Tagout-Geräten

• eine Beschreibung, wer die Verantwortung für Lockout-Tagout-Geräte trägt

• spezifische Anforderungen für die Prüfung der Ausrüstung zur Überprüfung der Wirksamkeit von Lockout-Tagout-Geräten

Lockout-Tagout-Inspektionen

Die regelmäßige Inspektion umfasst eine sorgfältige Bewertung der Geräte und Maschinen, um sicherzustellen, dass sie vor Wartungs- oder Instandhaltungsarbeiten ordnungsgemäß gesperrt und gekennzeichnet sind. Das Hauptziel der LOTO-Inspektion besteht darin, die ungewollte Freisetzung von elektrischer, mechanischer oder hydraulischer Energie zu verhindern, die ein ernsthaftes Risiko für die Sicherheit der Arbeiter darstellen könnte. Die Durchführung von Inspektionen ist nur für geschultes Personal vorgesehen. Diese Mitarbeiter untersuchen die Lockout-Geräte und -Kennzeichnungen, um sicherzustellen, dass sie korrekt, deutlich und leicht erkennbar angebracht sind. Dieser strenge Prozess spielt eine entscheidende Rolle beim Schutz des Lebens von Mitarbeitern, bei der Reduzierung von Arbeitsunfällen und bei der Förderung einer Sicherheitskultur in Unternehmen.

Lockout-Tagout-Anweisung

Da Lockout-Tagouts unterschiedliche Zugriffsebenen haben, sind für die verschiedenen Zugriffsebenen unterschiedliche Schulungen erforderlich:

• Für autorisierte Mitarbeiter muss die Schulung gefährliche Energiequellen, die Art und das Ausmaß der gefährlichen Energie sowie Methoden zur Energieisolierung und -kontrolle umfassen

• Die Schulung der betroffenen Mitarbeiter muss den Zweck und die Anwendung des LOTO-Systems und der LOTO-Verfahren umfassen

• Andere Mitarbeiter, die sich in dem Bereich aufhalten oder aufhalten könnten, in dem die LOTO-Verfahren angewandt werden, müssen geschult werden, um zu verhindern, dass gesperrte Geräte wieder in Betrieb genommen werden.

Es gibt keine OSHA-Vorschrift für die Häufigkeit von Schulungen, aber unter bestimmten Bedingungen ist eine Nachschulung erforderlich. Sowohl Lockout-Tagout-Schulungen als auch Nachschulungen erfordern eine Zertifizierung.

LOTO-Sicherheit

Um über die Einhaltung der Vorschriften hinauszugehen und wirklich ein solides Lockout-Tagout-Programm aufzubauen, müssen die Sicherheitsbeauftragten die LOTO-Sicherheit aktiv fördern und aufrechterhalten, indem sie Folgendes tun:

Die Lockout-Tagout-Richtlinie klar definieren und kommunizieren.

Eine Lockout-Tagout-Richtlinie entwickeln durch Abstimmung mit der Leitung der Einrichtung und durch Bitten der Mitarbeiter um ihre Meinung. Auch wenn Sie in erster Linie mit dem Leiter der Einrichtung oder Ihrem Arbeitgeber zusammenarbeiten, sollten Sie auch die Bedenken der Mitarbeiter einholen, insbesondere in Bezug auf die Sicherheit der Ausrüstung.

Sobald die Lock-Out-Tag-Out-Richtlinie formalisiert und festgelegt wurde, stellen Sie sicher, dass alle in der Einrichtung tätigen Mitarbeiter Kopien davon erhalten haben. Halten Sie eine Orientierungsveranstaltung ab, um die Einzelheiten der Richtlinie zu besprechen und alle Fragen der Mitarbeiter zu beantworten.

Erstellen Sie ein System für die Einreichung und den Empfang von LOTO-Berichten

Neben den offiziellen LOTO-Inspektionsberichten ist auch die informelle LOTO-Berichterstattung nützlich, um die LOTO-Sicherheit zu fördern. Die Mitarbeiter sollten die Möglichkeit haben, Sie zu informieren, wenn Lockout-Tagout-Geräte fehlen oder wenn die Energie der Geräte weiterhin gefährlich ist. Gleichzeitig sollten Sie auch einen Weg finden, um zu bestätigen, dass die LOTO-Verfahren eingehalten werden, und schnell auf dringende Probleme reagieren.

Häufige LOTO-Prüfungen durchführen

Im Gegensatz zu einer LOTO-Inspektion, die mindestens einmal im Jahr durchgeführt wird und sich auf ein bestimmtes LOTO-Verfahren konzentriert, ist eine LOTO-Prüfung eine Bewertung der LOTO-Sicherheit der Einrichtung. Dazu kann die Inspektion der verschiedenen Geräte und Maschinen gehören, für die die OSHA-Norm für Lockout-Tagout gilt, sowie der in der Einrichtung verwendeten Lockout-Tagout-Geräte.

Durchsetzung der Lockout-Tagout-Dokumentation

Stellen Sie sicher, dass alles, was mit Lockout-Tagout zu tun hat, dokumentiert wird. Dazu gehören die Lockout-Tagout-Richtlinie, Verfahren, Inspektionen, Schulungen, Berichte und Prüfungen. Für eine zentrale Datenbank mit allen Lockout-Tagout-Informationen sollten Sie digitale Dokumente anstelle von Papier verwenden. Auch wenn Sie an Papier gewöhnt sind, ist es auf Dauer höchst ineffizient, Papierdokumente zu verwenden, insbesondere wenn Sie ein nachhaltiges Lockout-Tagout-Programm aufbauen wollen.
