Guide de l'accastillage des bateaux

Ce guide traite de ce qu'est le matériel de gréage, de son fonctionnement et de la manière dont les gréeurs peuvent mettre en œuvre des protocoles de sécurité appropriés pour son utilisation.

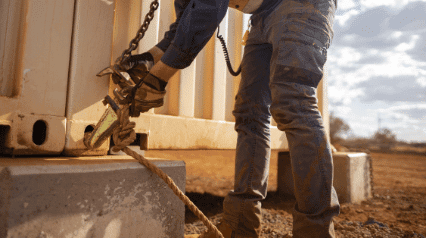

matériel de gréement

Published 15 Août 2022

Qu'est-ce que le matériel d'accastillage des bateaux ?

Le matériel de gréement est un ensemble d'outils utilisés pour maintenir et répartir les charges lourdes lors du processus de déplacement. Il relie solidement la charge aux machines de levage pour déplacer des objets d'un point à un autre. Les industries telles que la construction, la production, le transport et la mise en scène d'événements utilisent souvent du matériel de montage pour leurs opérations.

Quelle est la différence entre le levage et le gréement ?

Le levage et le gréement vont souvent de pair pour une opération de construction lourde réussie. Ces deux éléments remplissent des fonctions légèrement différentes sur place. Cette section examine comment ces deux éléments diffèrent (et se complètent) l’un l’autre.

Comme nous l’avons déjà mentionné, ces deux types de produits diffèrent en termes de fonction. Considérez-les comme un continuum. Le gréement est responsable de la mise en place, tandis que le levage s’occupe du processus de levage lui-même.

Dans la première partie, les gréeurs mettent en place l’équipement nécessaire pour aider au levage de charges lourdes. Ils sécurisent la charge à l’aide de différents outils et veillent à ce qu’elle ne tombe pas au cours du processus. Après avoir préparé l’objet, il est prêt à être transporté. C’est dans cette partie que le levage entre en jeu. Il s’agit de déplacer et de placer des matériaux et des personnes sur le site.

Cela signifie également que le levage et le gréement nécessitent des équipements différents. Par exemple, l’équipement de gréement comprend les câbles métalliques, les vérins, les boulons et les tendeurs utilisés avec les grues et autres équipements de levage. D’autre part, l’équipement de levage comprend toute machine utilisée pour lever et abaisser des charges, comme les chariots élévateurs à fourche, les nacelles élévatrices, les ponts roulants, etc.

8 types d’équipement de gréement (avec exemples)

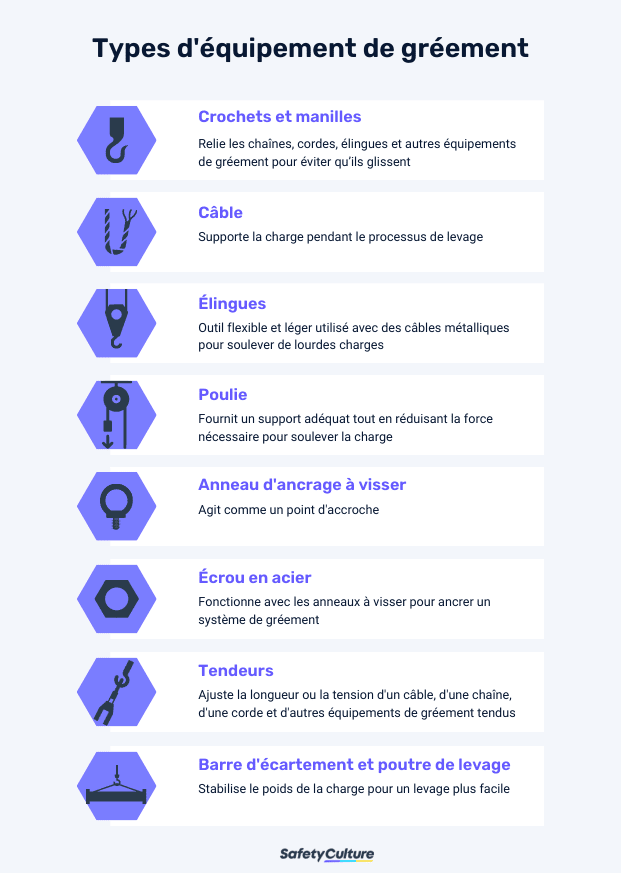

les types de matériel de gréement

Types d’équipement de gréement | SafetyCulture

Les opérations de gréement nécessitent différents ensembles d’outils aux fonctions variées. Il est essentiel de savoir ce qu’ils sont et comment ils fonctionnent pour garantir un processus de levage sûr.

Voici les principaux types de matériel d’accastillage de bateaux et leurs exemples :

Crochets et manilles pour gréement

Un crochet de gréement ou une manille relie des chaînes, des cordes, des élingues et d’autres équipements de gréement pendant le processus de déplacement. Le fait d’avoir une prise sûre sur les charges lourdes les empêche de glisser lorsqu’elles sont suspendues dans l’air.

Il se compose généralement de deux parties : une boucle en acier reliée à une chaîne et une épingle de sûreté pour la fermer. Parmi les crochets de gréement les plus utilisés figurent les crochets à étrangleur, les crochets à œil, les crochets à chape et les crochets de triage.

La sélection du meilleur type de crochet de gréement à utiliser implique l’ensemble des critères suivants :

  • Le poids de la charge
  • L’objet à déplacer
  • La taille de l’ouverture du crochet (de 5/8 pouces à 1 17/32 pouces)
  • L’angle du palan
  • Les points de connexion du haut et du bas du crochet

Câbles métalliques

Cet équipement soutient la forme de la charge pendant le processus de levage. Il est souvent monté sur la grue avec des crochets, des manilles ou des pivots pour attacher et déplacer une charge.

Sa force et son utilisation varient en fonction des éléments suivants :

  • Diamètre de la corde (6 x 19 et 6 x 37 étant les variantes les plus populaires)
  • Matériau de base
  • Qualité de l’acier
  • Finition du fil (acier brillant, galvanisé, acier inoxydable)

Selon la norme OSHA 1926.251(c)(4), chaque corde doit être une pièce continue sans nœud. Il ne doit pas inclure les élingues sans fin et les épissures en œil aux extrémités du fil. De plus, une épissure en œil, quelle que soit la corde, ne doit comporter que trois plis complets.

Élingues

Une élingue est un outil flexible et léger utilisé avec des câbles d’acier pour soulever des charges lourdes. Elle apporte force et équilibre pour déplacer des poids lourds sur le site. Il est généralement fabriqué en matière synthétique et existe en deux types :

  • Fronde sans fin – prend une forme de boucle infinie
  • Élingue en œillets – contient des extrémités plates, triangulaires ou torsadées en métal, polyester ou nylon.

Poulies et blocs

Les poulies et les blocs fonctionnent en tandem pour aider à soulever des objets lourds sans force inutile. Ils offrent un soutien adéquat tout en réduisant la pression nécessaire pour soulever la charge.

La poulie fonctionne en enroulant une corde d’amarrage à la poulie et en l’attachant à l’objet. Il tient la corde pendant qu’il déplace la charge. Il existe différentes tailles en fonction du type de cadre, du câble et de la taille de la poulie utilisée.

Pendant ce temps, le bloc fonctionne comme une force stabilisatrice, car il supporte le poids de la corde pendant le processus. Les types les plus courants sont les moufles à crochet, les moufles carrés et les moufles pivotants.

Boulons à œil

Cet outil sert de point d’ancrage et permet de boucler les câbles dans les applications de gréage. Il existe en plusieurs tailles et matériaux que les gréeurs peuvent choisir en fonction de leurs besoins. Vous trouverez ci-dessous une liste des types courants de boulons à œil :

  • Boulons à épaulement – utilisés pour le chargement d’équipements en angle
  • Boulons non épaulés/droits – utilisés pour le levage d’objets dans un système vertical
  • Autres types de boulons – boulons en U, boulons à œil de vis, etc.

Le choix du bon boulon à œil dépend de la série de critères suivants :

  • Poids de la charge
  • Type d’élingue utilisée
  • L’angle de chargement de l’objet (par exemple, angulaire, vertical)
  • Matériau du cadre du boulon (par exemple, bois, métal)

Ecrous en acier

Les écrous en acier fonctionnent souvent avec les boulons à œil pour ancrer un système de gréement. Ils existent en différentes tailles et configurations qui conviennent à différents types d’applications de gréement. Le choix de l’un d’entre eux dépendra du poids total de la charge et du type de fil utilisé (à droite ou à gauche).

Voici quelques exemples d’écrous en acier :

  • Extrémités des boules
  • Écrous de dôme
  • Ecrous hexagonaux
  • Écrous à œil de levage
  • Écrou papillon

Tendeurs de câble

Cet outil permet de régler la longueur ou la tension d’un câble, d’une chaîne, d’une corde et d’autres équipements de gréement sous tension. Il comporte deux boulons à œil filetés, dont l’un est fixé aux extrémités d’un petit cadre métallique. De plus, il existe deux types de vis : une vis d’étirement et une vis de bouteille.

Barres d’écartement et poutres de levage

Ces outils relient l’objet et la grue pendant le levage. Ils stabilisent le poids de la charge pour un levage plus facile à gérer. Leur utilisation dépendra du type de charge qui nécessite un soutien.

Lorsque vous soulevez des poids lourds, il est préférable d’utiliser des barres d’écartement. Comme son nom l’indique, cet outil répartit largement la charge et la rend plus facile à transporter. Quant aux poutres de levage, elles conviennent mieux aux charges plus légères, car elles peuvent supporter tout le poids en un seul point.

Considérations de sécurité pour les opérations de gréement

La sécurité est primordiale dans toute opération de gréement. Cependant, les accidents de grue et de gréement mettent en danger les travailleurs et les biens. Selon le Bureau des statistiques du travail des États-Unis, les chutes d’objets ou d’équipements constituent plus de la moitié des blessures mortelles dues aux grues entre 2011 et 2017.

Il est donc essentiel de respecter les règles de santé et de sécurité relatives aux équipements de manutention. L’administration de la santé et de la sécurité au travail (OSHA) a établi de telles réglementations, notamment les normes OSHA 1926.753 (levage et gréement) et OSHA 1926.251 (matériel de gréement pour la manutention).

Assurez la sécurité du personnel et des biens en suivant ces directives avant, pendant et après une opération de gréement.

Avant l’opération

  • Vérifiez la taille, le style, le diamètre, la longueur et l’épaisseur de l’équipement.
  • Vérifiez si l’équipement est en bon état.
  • Retirez les équipements défectueux des locaux.
  • Connaître les spécifications du fabricant concernant la charge de travail et les limites de sécurité.

Pendant l’opération

  • Opérer dans la limite de la charge spécifiée de l’équipement.
  • Suivez attentivement les tableaux de gréement.
  • Tenez le personnel à l’écart de la zone de l’ascenseur.
  • Hissez de quelques centimètres et vérifiez si le gréement est bien fixé.
  • Démarrez et arrêtez l’ascenseur lentement.
  • Évitez de laisser une charge suspendue sur la plate-forme.
  • Restez toujours à 3 mètres des lignes électriques.
  • Soyez attentif aux obstructions.
  • Utilisez les signaux manuels appropriés lorsque vous parlez aux grutiers.

Après l’opération

  • Déplacez le matériel de gréage à l’écart des locaux lorsqu’il n’est pas utilisé.
  • Conservez-le dans un compartiment sûr pour prolonger sa durée de conservation.

Conseils pour l’entretien et l’utilisation du matériel d’accastillage de bateaux

Même les outils les plus robustes peuvent se casser s’ils ne sont pas entretenus correctement. Par exemple, une exposition prolongée à des environnements difficiles et à des opérations lourdes peut entraîner l’usure du matériel d’accastillage de bateaux.

Lorsque vous travaillez avec du matériel de montage, voici quelques éléments à garder à l’esprit :

  • Assurez-vous que l’équipement est en bon état avant de l’utiliser. Vérifiez l’absence de fissures, de courbures, de corrosion et d’autres signes de tension.
  • Suivez les spécifications du fabricant concernant le poids de la charge, l’angle, le centre de gravité, etc.
  • Utiliser les outils à leurs températures de travail sûres. Par exemple, les élingues en toile synthétique peuvent être endommagées si la température dépasse 82,2 °C (180 °F).

Il est également essentiel de les garder dans un espace sûr après les opérations. Préservez la qualité et la durée de vie de vos outils de montage grâce à ces conseils :

  • Stockez l’équipement dans un espace exempt de chaleur, de saleté et d’humidité. Ces éléments peuvent endommager la surface de ces outils.
  • Évitez que ces outils ne soient mouillés, car ils peuvent accélérer la corrosion. Si vous travaillez dans un endroit humide, essuyez immédiatement l’équipement.
  • Essayez de ne pas les faire tomber après utilisation. Les particules dures peuvent provoquer des frictions et user la surface.
  • Évitez de les exposer à la lumière du soleil et aux rayons UV, car ils peuvent devenir ternes ou décolorés avec le temps.

Effectuer des inspections régulières de l’accastillage de bateaux avec iAuditor

Les inspections de l’accastillage de bateaux sont cruciales avant les opérations pour garantir que votre équipement est sûr et en bon état. Ils protègent également votre personnel. Mais parfois, il est facile de passer à côté de certains éléments lorsque vous ne disposez pas d’une liste de contrôle facilement accessible.

Heureusement, iAuditor de SafetyCulture est un outil puissant que vous pouvez utiliser pour effectuer des contrôles de maintenance réguliers. iAuditor répond à vos besoins d’inspection grâce aux fonctions suivantes :

  • Désignez un gréeur pour effectuer les contrôles de maintenance.
  • Enregistrer l’état des câbles, des élingues, des chaînes et des autres équipements de gréement.
  • Signalez en temps réel tout dysfonctionnement du matériel de gréage.
  • Résoudre rapidement les problèmes d’équipement en prenant des mesures.
  • Générez et envoyez des rapports sur votre appareil portable.
  • Gardez la trace de tout le matériel de gréage dans votre inventaire.
  • Planifiez facilement les entretiens et inspections réguliers.
